拉釘機產品介紹

自動化緊固專家——專注鉚接緊固行業20年

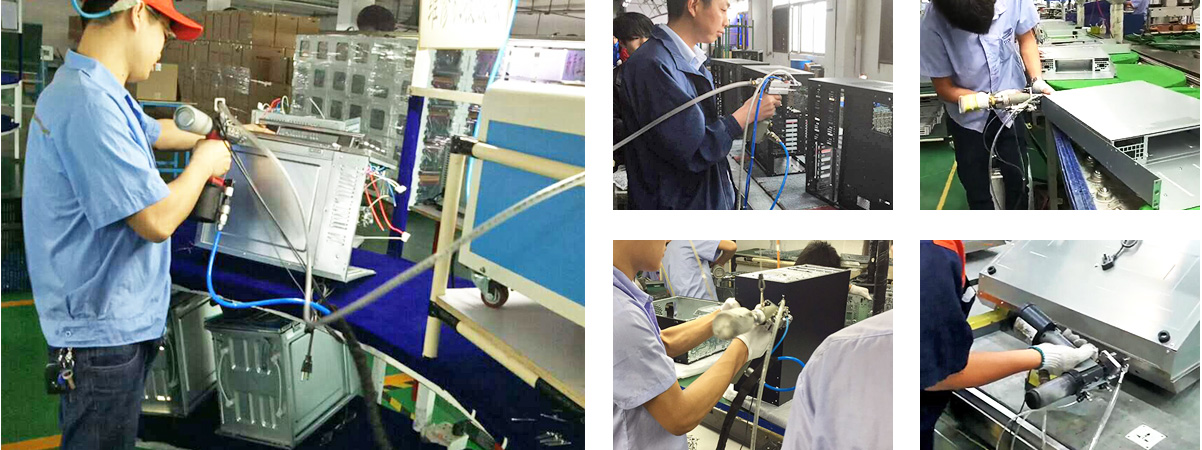

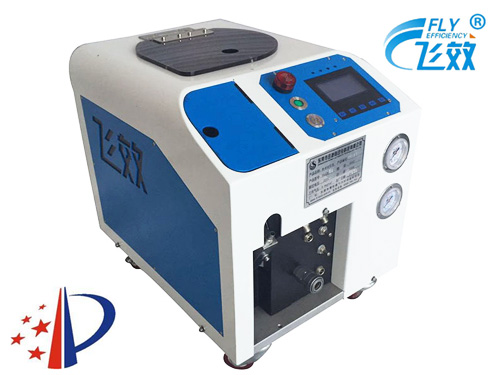

全自動拉釘機應用.jpg 飛效自動拉釘機是迅捷科技研發出的一款將拉鉚釘自動輸送并裝入到拉釘槍嘴的機器，已成功申請多項專利并填補了國內空白。它的使用，能為您的企業節省30%以上的人工成本。

飛效自動拉釘機不同于市面上的自動拉釘槍，市面上的自動拉釘槍是依靠手將拉鉚釘裝入到拉釘槍嘴，或者用手操控拉釘槍將槍嘴靠近拉鉚釘桿，依靠拉釘槍嘴內的負壓將拉鉚釘吸入到拉釘槍嘴上；而飛效自動拉釘機是自動拉釘槍的自動化版，它依靠機器自動將拉鉚釘整齊排列和分離，并以壓縮空氣為動力，將拉鉚釘通過管道自動輸送到拉釘槍嘴上。通過飛效自動拉釘機，可以使繁重的、嚴重依賴熟練工的手工拉釘作業，升級到自動化作業或者無人化作業，是拉釘行業的重大科技進步！

拉釘機產品構成

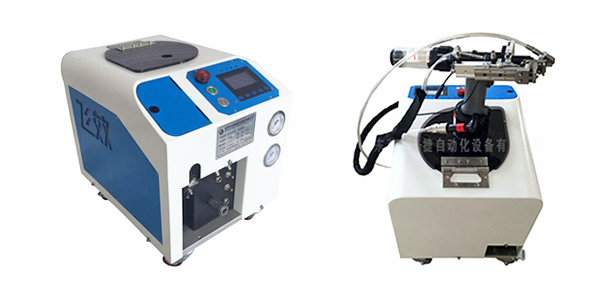

飛效自動拉釘機是由主機和拉釘槍組件構成

1、主機包括機器運動系統、機器控制系統、檢測系統。

機器運動系統的作用是將拉鉚釘從雜亂無章裝態整列到依次分離并按一定的方向依次逐粒地將拉鉚釘輸送到拉釘槍嘴上；機器控制系統是控制機器各部件按設定的動作運行；檢測系統是檢測機器是否在按設定的程序穩定運行。

立即咨詢

2 拉釘槍組件是由拉釘槍、拉鉚釘接受機構、信號收集輸出機構組成。

拉釘槍即是市面上的自動拉釘槍，它是拉釘作業完成的必要部件，無論是手工作業還是自動化作業，拉釘作業都是由它來完成的；拉鉚釘接受機構是將由主機通過管道輸送過來的拉鉚釘接住并裝入到拉釘槍嘴零配件組件，它是自動拉釘機的比較核心的技術所在；信號收集輸出機構，顧名思義，就是信號收集與輸出，機器的運行是由它來啟動完成的。

產品規格型號列表product Model list

規格	外形尺寸	電壓	工作氣壓	重量	供釘速度	最大拉釘規格	噪音
ＦＸ-ＬＤ-240	440350420mm	220V	3.2KG	40KG	40-60粒/分	2.4≤d<3	40分貝
ＦＸ-ＬＤ-300	440350420mm	220V	3.4KG	40KG	40-55粒/分	3≤d≤3.2	40分貝
ＦＸ-ＬＤ-320	440350420mm	220V	3.6KG	40KG	40-50粒/分	3.2≤d<3.7	40分貝
ＦＸ-ＬＤ-400	440350420mm	220V	3.8KG	40KG	40粒/分	3.7≤d≤4.4	40分貝
ＦＸ-ＬＤ-480	440350420mm	220V	4KG	40KG	35-40粒/分	4.5≤d≤5.0	40分貝

備注：具體型號要根據實際鉚釘規格確定，此表僅作為參考

飛效拉釘機工作原理及功能fei xiao Working principle and function

原理：

依靠拉釘槍嘴內的負壓將拉鉚釘吸入到拉釘槍嘴上；而飛效自動拉釘機是自動拉釘槍的自動化版，
它依靠機器自動將拉鉚釘整齊排列和分離，并以壓縮空氣為動力，將拉鉚釘通過管道自動輸送到拉釘槍嘴上。

功用：

通過飛效自動拉釘機，可以使繁重的、嚴重依賴熟練工的手
工拉釘作業，升級到自動化作業或者無人化作業

效果：

1.省工人，好管理
拉釘速度快，一個人頂兩個人，工人減少，減少降低管理成本或工資費用。
2.高效率，省成本
不用手取拉釘，省去裝釘時間。產量比原來增加，提前完成當日產量，縮
短工時，再也不用加班了。
3.超清潔，好品質
拉釘自動送到槍嘴，不用手取，減少二次污染；左手扶住產品，不用擔心
孔位不齊，導致產量降低或是二次返工。
4.不用手取，更輕松
左手無需作業，可扶住產品，大大降低了工人勞動強度。
5.無需熟手，簡單易學
生熟手一樣操作，不需培訓，即刻上崗；再也不用擔心熟手離職影響產量了。

拉釘適用范圍Scope of application of the nail

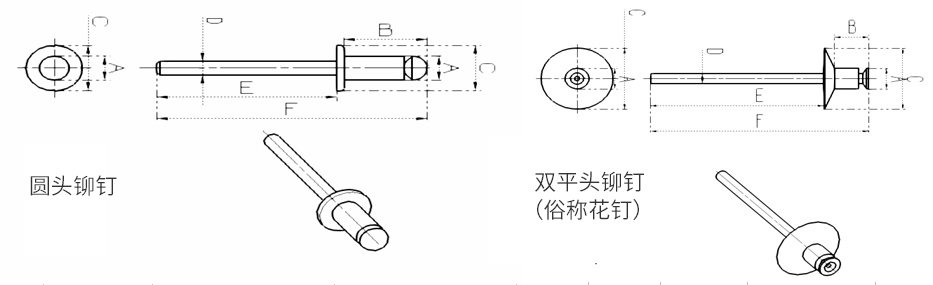

鉚釘適用范圍（單位mm）
名稱代號	最小尺寸	最大尺寸
鉚管直徑A	2.4	4.8
鉚管長度B	2	15
帽沿直徑C	4	9.5
拉芯直徑D	1.4	3
拉芯長度E	24	36
鉚釘總長F	28	48

注：
1、拉釘外形尺寸需滿足此范圍。
2、一些特殊的鉚釘：鉚管長度大于13mm時，拉芯長度要大于28mm，鉚管長度等于17時，拉芯長度不少于26mm。
3、鉚釘種類要求：不銹鋼材質鉚釘要求低純度，其余類似鐵釘、鋼釘?shù)葻o要求。

應用領域

Application field

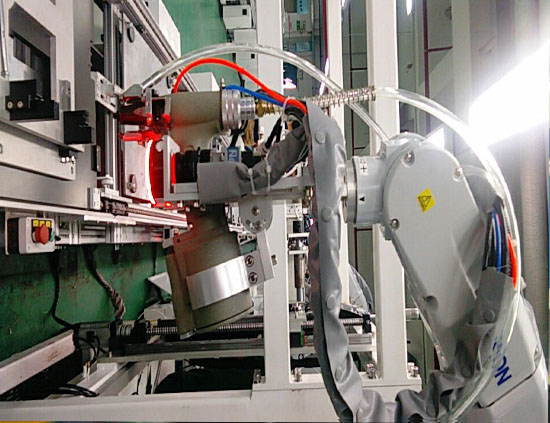

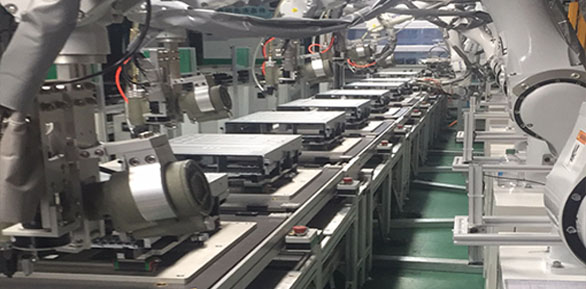

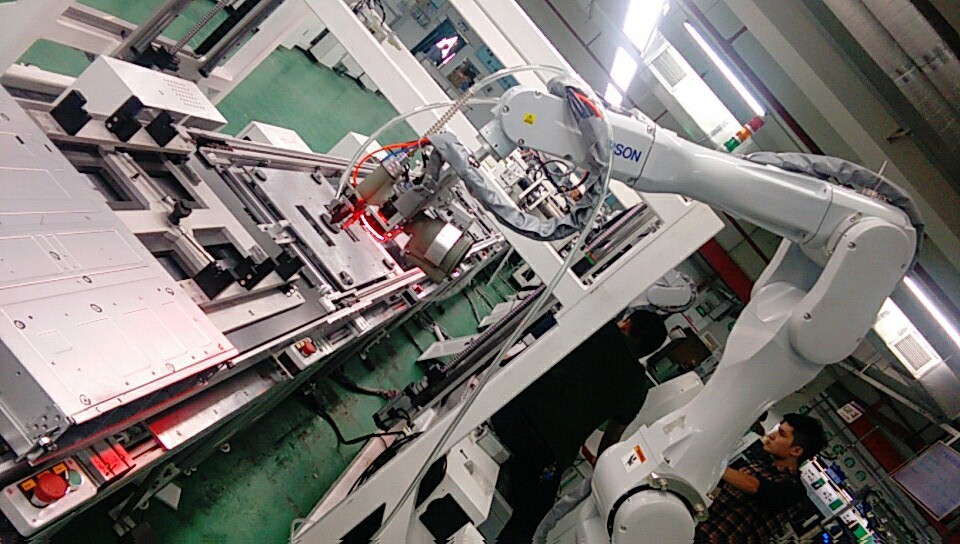

飛效自動拉釘機適用于將各種材質各種厚度的兩層或多層板件通過拉鉚釘連接起來的拉鉚接作業，廣泛應用于機箱、機柜、燈飾、汽車、船舶、飛機、小家電、服務器、電烤箱、微波爐、白酒包裝等行業的拉釘作業。

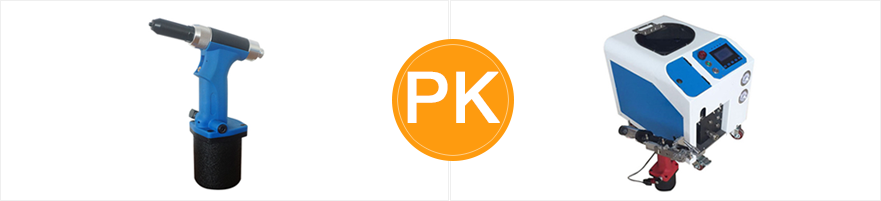

拉釘機優勢對比

專注緊固行業20年，專注專一只生產自動拉釘機

	傳統拉釘槍	飛效自動拉釘機
裝釘時間	需要用手裝釘，有一個裝釘時間	能自動將拉鉚釘裝入到拉釘槍嘴上,不需裝釘時間
移動時間	拉好一粒拉釘后要將拉釘槍移開到一定的位置，以方便裝拉鉚釘，需要兩個移動時間	不需移動裝釘時間，拉好一粒拉釘后，只需將槍嘴移到第二個需拉釘位置即可
左手動作	左手在裝好釘后還需在手抓拉釘?shù)那闆r下扶持待拉釘工伯，對好孔	左手僅需扶持工件對好孔
遺失拉釘	左手抓拉釘?shù)耐瑫r需扶持工件，極易遺失拉釘，拉釘損耗大	自動裝釘，不會遺失拉釘，臺面干凈，拉釘損耗小
右手動作	右持拉釘槍	右手持拉釘槍
清潔度	需要用手裝釘，手的汗?jié)n會污染拉釘，拉釘變黑	不需用手接觸拉釘，干凈衛生
人員要求	需要半個月甚至一個月以上的培訓期	無需培訓期，即刻上崗

飛效的定購流程Flight effect order process

01前期溝通
02產品和拉釘?shù)拇_認
03工程評估
04方案確認
打包發貨07
下單生產06
簽定合同05
安裝培訓

產品售后服務After-sales service

1、安全措施
2、保養細節
3、質量保證

拉釘槍：
1. 拉釘槍注意輕拿輕放，不要隨意放置，以免損壞氣缸等重要部件。
2. 安裝時，按照操作順序安裝，氣管、送釘管、感應線一一對應插入，以便槍的正常使用。
3. 拉釘槍使用一段時間后須換油保養，以便槍的長久使用。

機器：
1. 標準配置：額定電壓：220V/工作氣壓：5-6kg/額定氣壓：2-3kg。
2. 工作時，確保工作臺面的平整。
3. 連接感應線時，機器必須要處于關機狀態，注意一定不要帶電操作。
4. 機器運行操作時，鎖上腳剎，以免機器輕易移動，影響生產進度。

1 定期清潔振動盤，確保振動盤內清潔干凈，建議在振動盤內無拉鉚釘時，用高壓氣槍將振動盤內的殘渣吹出，用干凈的布清潔振動盤面，每天清潔一次。

2定期清潔拉釘槍嘴內部，一般每天或隔一天清潔一次。

3定期給拉釘槍加油，建議每天加油一次。

4加油方法一：取下槍頭殼，用內六角扳手緩慢松開加油螺絲，讓多余的油或氣泡溢出，并檢查組合墊圈是否損壞，若損壞需要及時更換。接上氣源，讓加油孔對準收油桶（切記不能對準人員及其他物品），然后按下扳機把廢油排除，倒立幾分鐘讓廢油排干凈。用產品配置針筒注油器加注液壓油。首先將注油器手動旋緊于加油孔，推動注油器，直至感覺有明顯阻力時，緩慢松開注油器推桿，反復幾次，直到油品不再冒氣泡，油位滿后，推出注油器，鎖緊加油螺絲。裝上槍頭殼，擦掉多余的溢油，清潔槍支，更換油品完畢。

加油方法二：取下槍頭殼，正立鉚槍，松開四個固定連接螺絲后倒立鉚槍，拔出氣缸后，抽出活塞盤。倒出廢油，用內六角扳手松開加油螺絲，擺放幾分鐘讓廢油排干凈，并檢查組合墊圈是否損壞，若損壞需要及時更換。清潔氣缸和活塞盤，用毛刷將潤滑油脂均勻涂抹在活塞盤O型圈和氣缸內壁上，再次推進活塞盤，旋緊底蓋。接上氣源，反復空拉幾次后，將槍體擺正緩慢打開加油螺絲，讓多余油溢出，然后再次鎖緊加油螺絲，裝上槍頭殼，擦掉多余的溢油，清潔槍支，更換油品完畢。

5定期清潔拉釘軌道，確保拉釘在軌道內運行順暢，建議每周清潔二次。

6定期清潔送釘系統，確保送釘系統運行順暢，建議每周一次用高壓槍清潔運動部分并加適量潤滑脂。

7定期清潔機箱外表面。

8每天下班或未使用時請關掉電源。

尊敬的用戶：

感謝您使用飛效產品，我們將竭誠為您提供優質的服務。

質量保證

1 自購買之日起一周內，經我公司檢測屬于產品質量問題（產品外觀無損傷），我司無條件更換相同型號之產品。

2 有保修條款的產品，自購買之日起一年內，凡正常使用出現質量問題時，主機可享有免費保修服務，并實施終身維修服務（僅收材料人工成本費用）。

3 無保修條款的產品，自購買之日起一年內，凡正常使用出現質量問題時，主機可享有返廠免費保修服務，并實施終身維修服務（僅收材料人工成本費用）。

4 主機以外的附件屬于易損件，不在保修范圍內。為確保產品質量，一個月內可免費保修或更換（拉釘槍除外）。

拉釘機清潔保養

終身制緊固服務打造專業緊固品牌

1定期清潔拉釘料倉，確保料倉清潔干凈，建議用高壓氣吹出料倉內的殘渣。
2定期清潔拉釘機軌道，確保拉釘在軌道運行順暢。
3定期清潔送釘系統，確保送釘系統運行順暢，建議定期在運動部份適量加些潤滑脂。
4定期清潔機箱外表面。
5不能用拉釘槍活動槍嘴敲擊工件或其它物體。
6未使用時請關掉電源。
